วิวัฒนาการทางประวัติศาสตร์และนวัตกรรมของเทคโนโลยีการเจียรแบบไร้ศูนย์

การเจียรแบบไม่มีศูนย์กลางเป็นกระบวนการตัดโลหะที่มีความแม่นยำสูงซึ่งใช้ล้อเจียรและล้อควบคุมในการประมวลผลชิ้นงานโดยไม่ต้องใช้อุปกรณ์ยึดแบบเดิมเพื่อยึดชิ้นงาน จึงทำให้ได้ความแม่นยำสูงและประสิทธิภาพสูงในการผลิต โดยอิงจากการกำหนดค่าของเครื่องเจียรและทิศทางการป้อนชิ้นงาน การเจียรแบบไม่มีศูนย์กลางสามารถแบ่งออกได้เป็นหลายประเภท ได้แก่ แบบมาตรฐาน (แนวนอน) แบบเอียง และแบบแนวตั้ง นอกจากนี้ ตามวิธีการป้อนชิ้นงาน วิธีการเจียรแบบไม่มีศูนย์กลางสามารถแบ่งประเภทได้เป็น การป้อนเข้า (การจุ่ม) การป้อนผ่าน และการป้อนปลาย การเจียรแบบป้อนเข้าเหมาะสำหรับการเจียรชิ้นงานที่มีเส้นผ่านศูนย์กลางหลายขนาดหรือเป็นรูปทรง ในขณะที่การเจียรแบบป้อนผ่านจะให้ผลผลิตสูงมากเมื่อเจียรหมุด ลูกกลิ้งทรงกระบอก และลูกกลิ้งเรียว การเจียรแบบป้อนปลายสามารถเจียรชิ้นงานที่มีรูปร่าง เช่น ลูกกลิ้งทรงกลม โดยมีอัตราป้อนที่สูงกว่าการเจียรแบบป้อนเข้า การจำแนกประเภทของวิธีการรองรับชิ้นงาน ได้แก่ ประเภทใบมีดควบคุมล้อ ประเภทรองเท้าคู่ ประเภทสามล้อ ประเภทใบมีดล้อคู่ ประเภทล้อคู่ และการเจียรแบบไม่มีศูนย์กลางประเภทดิสก์คู่ แต่ละประเภทมีสถานการณ์การใช้งานและข้อดีเฉพาะของตัวเองเพื่อตอบสนองความต้องการและการผลิตชิ้นงานที่แตกต่างกัน

• ประเภทใบพัดควบคุม:การเจียรแบบไม่มีศูนย์กลางมาตรฐาน
• 2 ประเภทรองเท้า:การเจียรแบบไร้ศูนย์กลางภายนอกหรือภายในของรองเท้า
• ประเภท 3 ม้วน:การเจียรภายในแบบไร้ศูนย์กลาง 3 ลูกกลิ้ง
• ประเภทรองเท้า 2 ม้วน:การเจียรภายในแบบไม่มีศูนย์กลางด้วยลูกกลิ้ง 2 อัน
• ประเภท 2 ม้วน:การขัดแบบไม่มีศูนย์กลางหรือการขัดละเอียดพิเศษ
• ประเภทดิสก์คู่:การเจียรดิสก์ภายนอกแบบไม่มีศูนย์กลาง

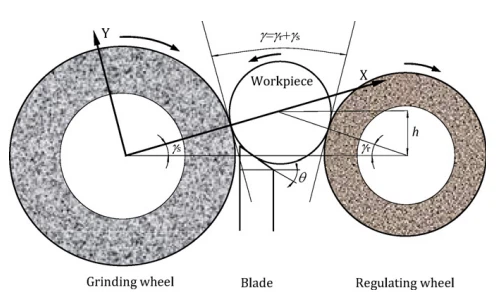

▲ประเภทใบพัดควบคุม

ข้อผิดพลาดเกี่ยวกับความกลม

ข้อผิดพลาดของความกลมหมายถึงความเบี่ยงเบนระหว่างความกลมจริงและความกลมในอุดมคติของชิ้นงานในระหว่างกระบวนการเจียรอันเนื่องมาจากปัจจัยต่างๆ เช่น การรองรับชิ้นงานที่ไม่เสถียร สภาวะการสัมผัสระหว่างล้อเจียรและล้อควบคุม และการเปลี่ยนแปลงของแรงเจียร ในการเจียรแบบไม่มีศูนย์กลาง ข้อผิดพลาดของความกลมเป็นตัวบ่งชี้คุณภาพที่สำคัญซึ่งส่งผลโดยตรงต่อความแม่นยำของมิติและความสม่ำเสมอทางเรขาคณิตของชิ้นงาน เอกสารระบุว่าการควบคุมและการเพิ่มประสิทธิภาพของข้อผิดพลาดของความกลมเป็นประเด็นสำคัญของการวิจัยเทคโนโลยีการเจียรแบบไม่มีศูนย์กลาง ซึ่งรวมถึงการศึกษาเกี่ยวกับเสถียรภาพการหมุนของชิ้นงานระหว่างการเจียร การเพิ่มประสิทธิภาพของสภาวะการสัมผัสระหว่างล้อเจียรและล้อควบคุม และการควบคุมพารามิเตอร์การเจียรอย่างแม่นยำ ผ่านการวิเคราะห์เชิงลึกและการปรับปรุงปัจจัยเหล่านี้ ข้อผิดพลาดของความกลมสามารถลดลงได้อย่างมาก จึงช่วยเพิ่มความแม่นยำและคุณภาพของชิ้นงานที่เจียร

▲ข้อผิดพลาดเกี่ยวกับความกลม

การสั่นของเสียงพูดคุย

การสั่นแบบสั่นกระเพื่อม หรือที่เรียกอีกอย่างว่าการสั่นแบบสั่นจากการเจียร หมายถึงปรากฏการณ์การสั่นสะเทือนที่เกิดจากการกระตุ้นด้วยตนเอง ซึ่งเกิดจากความไม่เสถียรของการสัมผัสระหว่างชิ้นงานกับล้อเจียรระหว่างกระบวนการเจียร การสั่นนี้สามารถส่งผลให้เกิดริ้วคลื่นบนพื้นผิวชิ้นงาน ซึ่งส่งผลต่อความแม่นยำในการเจียรและคุณภาพของพื้นผิว เอกสารระบุว่าการสั่นแบบสั่นกระเพื่อมเป็นหนึ่งในปัญหาที่ต้องได้รับความสนใจเป็นพิเศษในการเจียรแบบไม่มีศูนย์กลาง เนื่องจากอาจลดประสิทธิภาพการผลิตได้อย่างมากและเพิ่มอัตราการปฏิเสธชิ้นงาน เพื่อป้องกันและควบคุมการสั่นแบบสั่นกระเพื่อม เอกสารนี้จะหารือถึงกลยุทธ์ต่างๆ รวมถึงการปรับพารามิเตอร์การเจียรให้เหมาะสม การปรับปรุงระบบรองรับชิ้นงาน การใช้อุปกรณ์เจียรที่มีความแข็งแกร่งสูง และการพัฒนาระบบตรวจสอบกระบวนการขั้นสูงเพื่อตรวจจับและปรับเงื่อนไขการเจียรแบบเรียลไทม์ การนำมาตรการเหล่านี้มาใช้สามารถลดการเกิดการสั่นแบบสั่นกระเพื่อมได้ จึงช่วยเพิ่มเสถียรภาพของกระบวนการเจียรแบบไม่มีศูนย์กลางและคุณภาพของชิ้นงานที่ผ่านการกลึง

▲ กระบวนการบด

ตัวรองรับชิ้นงาน

ปัญหาการรองรับชิ้นงานในการเจียรแบบไร้ศูนย์กลางหมายถึงการเลื่อนตำแหน่งหรือการสั่นของชิ้นงานระหว่างการเจียรอันเนื่องมาจากการรองรับที่ไม่เพียงพอ ซึ่งส่งผลโดยตรงต่อความแม่นยำในการเจียรและคุณภาพพื้นผิว เอกสารนี้เน้นย้ำว่าวิธีการเจียรแบบไร้ศูนย์กลางมีความอ่อนไหวต่อเงื่อนไขการตั้งค่าเป็นอย่างมาก หากเครื่องไม่ได้รับการตั้งค่าอย่างถูกต้อง อาจเกิดปัญหาการรองรับชิ้นงาน เช่น ความกลมที่ไม่สม่ำเสมอและการสั่นของเสียงสั่น ปัญหาเหล่านี้อาจนำไปสู่ความไม่สม่ำเสมอในมิติทางเรขาคณิตของชิ้นงานและความหยาบของพื้นผิวที่เพิ่มขึ้น เพื่อแก้ไขปัญหาการรองรับชิ้นงาน เอกสารนี้ได้กล่าวถึงการปรับปรุงในระบบรองรับชิ้นงาน รวมถึงการเพิ่มประสิทธิภาพการออกแบบของล้อรองรับและล้อนำทาง ตลอดจนการพัฒนาแบบจำลองความเสถียรของการรองรับชิ้นงานขั้นสูง แบบจำลองเหล่านี้สามารถทำนายและป้องกันข้อผิดพลาดในการตัดเฉือนที่เกิดจากการรองรับชิ้นงานที่ไม่เสถียร ผ่านการวิจัยและมาตรการปรับปรุงเหล่านี้ เสถียรภาพของการรองรับชิ้นงานในกระบวนการเจียรแบบไร้ศูนย์กลางสามารถเพิ่มขึ้นได้อย่างมาก จึงปรับปรุงคุณภาพการเจียรและประสิทธิภาพการผลิตได้

วิธีการที่ชัดเจน

1. การพัฒนาทฤษฎีการเจียรแบบไร้ศูนย์กลาง

บทความนี้ทบทวนประวัติการพัฒนาของทฤษฎีการเจียรแบบไม่มีศูนย์กลาง รวมถึงเทคนิคการสร้างแบบจำลองและการจำลองขั้นสูง

▲การสร้างแบบจำลองของการบด

การพัฒนาของทฤษฎีการเจียรแบบไร้ศูนย์กลาง ซึ่งอิงจากความเข้าใจในคุณลักษณะเฉพาะของระบบรองรับชิ้นงานและกลไกขับเคลื่อน ได้รับการปรับปรุงอย่างมีนัยสำคัญ โดยเฉพาะอย่างยิ่งในแง่ของความแม่นยำในการเจียรและผลผลิต นับตั้งแต่การริเริ่มเครื่องเจียรแบบไร้ศูนย์กลางที่ทันสมัยในปี 1917 ความพยายามในการวิจัยอย่างต่อเนื่อง รวมถึงการวิเคราะห์เชิงลึกเกี่ยวกับกลไกการเจียร เสถียรภาพแบบไดนามิก และเสถียรภาพของการรองรับชิ้นงาน ทำให้เทคโนโลยีนี้กลายเป็นวิธีมาตรฐานที่ขาดไม่ได้ในอุตสาหกรรมต่างๆ เช่น ยานยนต์และการผลิตตลับลูกปืน นอกจากนี้ ด้วยความเข้าใจที่ดีขึ้นเกี่ยวกับปัจจัยความไม่เสถียรของกระบวนการและการพัฒนารูปแบบการทำนาย การเจียรแบบไร้ศูนย์กลางจึงแสดงให้เห็นถึงศักยภาพที่ยิ่งใหญ่ในการเพิ่มประสิทธิภาพเชิงกลและบรรลุความแม่นยำระดับนาโน ซึ่งวางรากฐานสำหรับระบบการผลิตที่มีประสิทธิภาพและแม่นยำในอนาคต

2. การออกแบบเครื่องบด

บทความนี้จะกล่าวถึงการออกแบบส่วนประกอบหลักของเครื่องเจียรแบบไม่มีศูนย์กลาง เช่น แกนหมุน เตียง รางนำทาง และระบบการวางตำแหน่ง และให้แนวทางการออกแบบสำหรับเครื่องจักรในอนาคต

▲การออกแบบเครื่องบด

การออกแบบเครื่องเจียรถือเป็นจุดศูนย์กลางของเทคโนโลยีการเจียรแบบไร้ศูนย์กลาง โดยมีความก้าวหน้าหลายประการ เช่น การวิจัยเชิงลึกและการปรับปรุงส่วนประกอบสำคัญ เช่น แกนหมุน แท่น รางนำทาง และระบบกำหนดตำแหน่ง บทความระบุว่า เพื่อเพิ่มประสิทธิภาพการเจียร จึงมีการนำการออกแบบเครื่องจักรที่มีความแม่นยำสูงและความแข็งแกร่งสูงมาใช้ เช่น การใช้รางนำทางไฮโดรสแตติกและระบบขับเคลื่อนมอเตอร์เชิงเส้น และการพัฒนาการออกแบบแกนหมุนแบบด้ามจับคู่ใหม่ การออกแบบเหล่านี้ช่วยปรับปรุงความแม่นยำในการเคลื่อนที่และความแข็งแบบสถิต/ไดนามิกของเครื่องจักรได้อย่างมาก นอกจากนี้ การวิเคราะห์องค์ประกอบไฟไนต์ (FEA) ยังใช้เพื่อปรับโครงสร้างเครื่องจักรให้เหมาะสมเพื่อให้แน่ใจว่าเครื่องจักรทำงานภายใต้ภาระแบบสถิต ไดนามิก และความร้อน จึงทำให้มีความแม่นยำสูงและมีเสถียรภาพสูงในการเจียร

3. การติดตามกระบวนการ

หัวข้อนี้จะแนะนำเทคโนโลยีการตรวจสอบกระบวนการขั้นสูงและการประยุกต์ใช้ในกระบวนการเจียรแบบไม่มีศูนย์กลาง

▲การตรวจสอบกระบวนการ

การตรวจสอบกระบวนการในเทคโนโลยีการเจียรแบบไร้ศูนย์กลางนั้นมีความสำคัญ โดยเกี่ยวข้องกับการติดตามกระบวนการเจียรแบบเรียลไทม์เพื่อให้แน่ใจถึงคุณภาพและประสิทธิภาพ เอกสารดังกล่าวระบุว่าแม้ว่าจะมีโซลูชันการตรวจสอบกระบวนการเจียรต่างๆ ในตลาด เช่น การตรวจสอบการใช้พลังงาน การตรวจสอบการสั่นสะเทือน/ความสมดุล และการตรวจจับการสัมผัสผ่านการปล่อยเสียง (AE) แต่ก็ไม่มีโซลูชันที่สมบูรณ์แบบสำหรับปัญหาที่เฉพาะเจาะจงกับการเจียรแบบไร้ศูนย์กลาง ปัญหาเหล่านี้ได้แก่ คุณภาพของการควบคุมการแต่งผิวล้อ การเกิดการเคลื่อนตัวของชิ้นงานหรือการสั่นของชิ้นงาน และการสั่นสะเทือนของแผ่นรองรับ เอกสารดังกล่าวเน้นย้ำถึงการประยุกต์ใช้เทคโนโลยี AE ในกระบวนการเจียรแบบไร้ศูนย์กลางโดยเฉพาะ โดยการติดตั้งเซ็นเซอร์บนแผ่นรองรับหรือตลับลูกปืนของล้อเจียร ทำให้สามารถตรวจสอบและระบุปัญหาที่เกี่ยวข้องกับการสัมผัส การตรวจจับรอบ คุณภาพพื้นผิว และการรองรับการตั้งค่าได้อย่างมีประสิทธิภาพ นอกจากนี้ เทคโนโลยี AE ยังใช้ในการตรวจสอบการสั่นระหว่างกระบวนการแต่งผิว และเพื่อประเมินจำนวนรอบการแต่งผิวหลังจากเกิดการสั่น เพื่อให้แน่ใจถึงคุณภาพของพื้นผิวล้อเจียร แม้จะมีความก้าวหน้าเหล่านี้ แต่เอกสารนี้ยังชี้ให้เห็นถึงความท้าทายที่เฉพาะเจาะจงในการติดตามกระบวนการในการเจียรแบบไม่มีศูนย์กลาง และหารือถึงการวิจัยที่กำลังดำเนินการและวิธีการติดตามอื่นๆ ที่ใช้กับกระบวนการเจียรแบบไม่มีศูนย์กลางโดยเฉพาะ

4. การเพิ่มประสิทธิภาพและการจำลอง

การใช้แบบจำลองทางคณิตศาสตร์และเทคนิคจำลองเพื่อคาดการณ์และหลีกเลี่ยงความไม่เสถียรในกระบวนการตัดเฉือน เช่น เสถียรภาพของชิ้นงาน การสั่นทางเรขาคณิต และความไม่เสถียรแบบไดนามิก (การสั่น)

▲การเพิ่มประสิทธิภาพและการจำลอง

การเพิ่มประสิทธิภาพและการจำลองมีบทบาทสำคัญในเทคโนโลยีการเจียรแบบไม่มีศูนย์กลาง เทคโนโลยีเหล่านี้ใช้แบบจำลองทางคณิตศาสตร์ขั้นสูงและการจำลองด้วยคอมพิวเตอร์เพื่อทำนายและปรับปรุงเสถียรภาพและประสิทธิภาพของกระบวนการเจียร เอกสารนี้เน้นย้ำถึงความเข้าใจอย่างลึกซึ้งเกี่ยวกับปัจจัยความไม่เสถียร เช่น เสถียรภาพของตัวรองรับชิ้นงาน การสั่นทางเรขาคณิต และการสั่นแบบไดนามิกระหว่างการเจียร ซึ่งส่งผลโดยตรงต่อความแม่นยำและผลผลิตของการเจียร ผ่านการจำลองในโดเมนความถี่และโดเมนเวลา นักวิจัยสามารถพัฒนาแบบจำลองเพื่อทำนายและหลีกเลี่ยงความไม่เสถียรเหล่านี้ จึงทำให้เงื่อนไขการตั้งค่าเครื่องจักรเหมาะสมที่สุด นอกจากนี้ เอกสารยังกล่าวถึงการใช้เทคโนโลยีการจำลองเพื่อออกแบบรอบการเจียรที่เหมาะสมที่สุดและช่วยในการออกแบบเชิงกลของเครื่องเจียร ช่วยให้มั่นใจถึงประสิทธิภาพภายใต้ภาระแบบสถิตและแบบไดนามิก การประยุกต์ใช้เทคโนโลยีการเพิ่มประสิทธิภาพและการจำลองเหล่านี้ไม่เพียงแต่ช่วยเพิ่มความแม่นยำและประสิทธิภาพของกระบวนการเจียรแบบไม่มีศูนย์กลางเท่านั้น แต่ยังให้การสนับสนุนทางเทคนิคที่จำเป็นสำหรับการออกแบบและพัฒนาเครื่องเจียรในอนาคตอีกด้วย
